PCIe / SATA / USB/儲存卡等多合一復制機全合一便攜式復制裝置是下一代多接口高速便攜式復制裝置。

快速入門

---

請依下列指示進行，您便可快速使用U3N-USB3.0拷貝機。

打開U3N-USB3.0拷貝機電源開關。

機器自我測試后，觸控顯示屏出現U3N-USB3.0拷貝機的主功能畫面。

確認母盤位置，U3N-USB3.0拷貝機的出廠預設為NVMe1，來源埠也可以是USB或者是NVMe3、4、5。換句話說，U3N-USB+NVME復制機提供的USB或NVMe埠，使用者都可以透過母盤欄位，直接檢視或者切換其他的來源埠。

決定采取哪一種資料型態的工作。U3N-USB3.0拷貝機出廠預設值采完全復制，也就是全盤拷貝。

所謂子盤型式，指的就是目標碟，也就是使用者決定采取哪一種目標媒體來工作，USB或NVMe，機器的預設使用型態為NVMe，除了指定來源埠之外，USB2以及NVMe3、4、5都可以拿來被使用，因此，使用者都可以透過觸控熒幕的相關選項，查看并且切換目標碟的使用狀態。

上述相關選項就緒之后，透過主功能畫面的復制功能，就可以開始備份您的來源資料母碟。

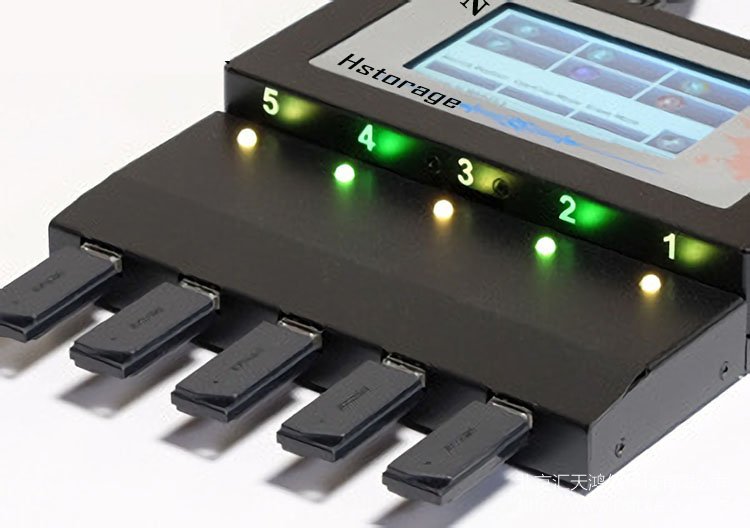

信號燈指示

---

U3N-USB3.0拷貝機在開機自我測試過程中，USB埠以及NVMe埠燈號指示將持續亮燈，直到進入U3N-USB+NVME主功能畫面，LED燈號才會消失。在此同時，您可以快速確認U3N-USB3.0拷貝機每個端口的狀態，是否可以正常工作。

當插上USB或NVMe端口的目的媒體，在這個時候，LED燈不會有任何的燈號狀態提示著。選定主功能的拷貝工作后，藍色燈號表示正在偵測USB或NVMe端口的目的媒體，您可以藉由U3N-USB3.0拷貝機幾個輔助的視窗…進度、裝置內容、訊息…隨時掌握目前的工作狀態。

USB3.0移動硬盤拷貝機簡介

新一代的U3N-USB+NVME拷貝機，其輕巧便攜之設計為目前全球體積最小之NVMe拷貝機。其高速的頻寛設計及多樣資料復制來源設計大大提高復制資料之方便性，其資料來源包含NVMe 直接對拷復制、USB 3.0裝置或者是由網絡方案來提供復制內容，被復制的目地端裝置，在符合傳輸速度的標準下，拷貝機瞬間最大傳輸率最高每秒可達200MB/Sec.(因NVMe SSD 或USB3.0傳輸讀寫速度和工作模式而異)。

U3N-USB+NVME拷貝機，擁有業界少有的超大觸控熒幕，直覺化界面設計，兼顧體積及移動性，透過USB 3.0 各種界面轉換的優勢，可應付各式各樣之存儲裝置，大大提升設備之利用率，超大觸控熒幕，充份的信息揭露，讓使用者更能掌握工作的進度，特別針對少量及多樣化的備份工作，提供一種全新的體驗。

USB3.0移動硬盤拷貝機特色

支援網絡上傳/下載及鏡像檔管理。透過自主開發之軟件，可透過網絡進行資料上傳及下載鏡像檔，并結合鏡像檔管理，讓客戶有更方便之工作體驗。

支援建立鏡像檔及還原鏡像檔功能，所有鏡像檔皆兼容于WINDOWS 作業系統，并儲存于NTFS檔案系統中，也同時擴大支援EXT 4 檔案格式提供另一種存儲選擇。

支持最高等級數據抺除標準(DoD)，確保資料不外泄。

U3N-USB+NVME支援市面上NVMe SSD，超高速的傳輸率實測高達200MB/秒，相當于每分鐘接近12G/分鐘的資料傳輸速度。

可跨界面資料傳輸，USB 3.0 裝置到 NVMe SSD，提供更彈性之工作選擇。

提供業界最高標準之資料檢測規格，位元對位元(軌對軌)資料比對，萬無一失的資料比對機制，用最高標準替使用者的資料把關。

超大觸控熒幕，提升操作便利性并提供實時之信息掌握工作進度。

透過不同的拷貝技術，可應付各式各樣的作業系統及檔案系統，包含Window、LINUX 及各式不同之自定義檔案系統。

支援6TB以上硬盤容量，采LBA 48 位元定址模式，具有容量擴充之未來性。

U3N-USB+NVME提供簡易檢查媒體功能，踢除不良裝置。

提供完整資料抺除達成不可回復之資料清除功能。

內建超大存儲器可記錄長時間工作記錄，提供使用者回朔生產記錄及問題分析信息。

提供USB接口，可將所有產生之工作日志導入儲存于USB裝置。

操作簡單，無須復雜之設定。

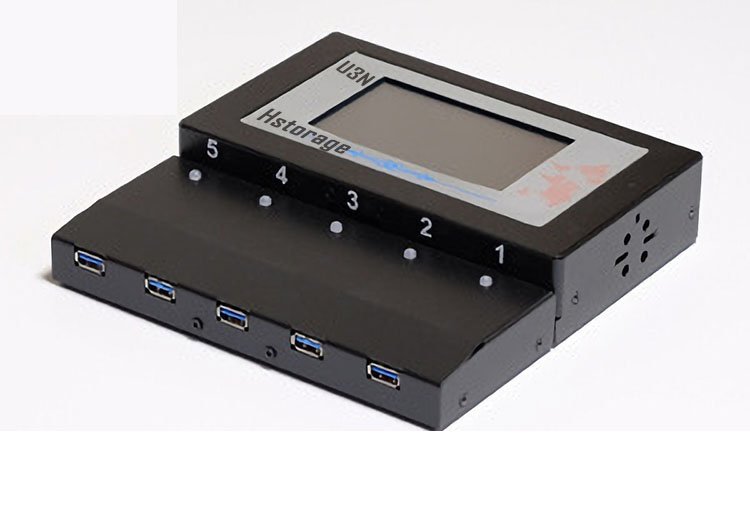

產品外觀

---

功能架構圖

---

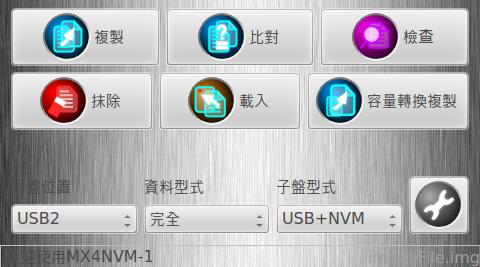

U3N-USB3.0拷貝機主功能

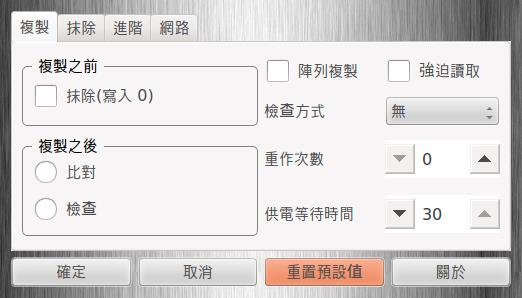

設定模式:復制頁面

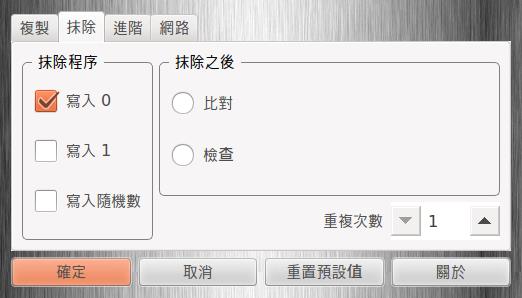

設定模式:抹除頁面

設定模式:進階頁面

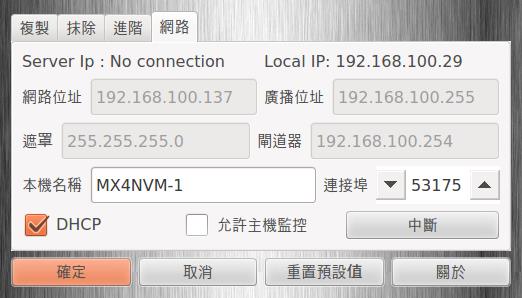

設定模式:網絡頁面

主功能說明

---

復制

主功能的復制型態，將依據使用者所指定的資料形式，也就是采用完全復制﹑快速復制，或者是映像檔復制，來決定這一輪的工作模式，確認采取哪一種資料形式后，以主功能復制開始拷貝。

完全復制

復制整個來源媒體的內容到目的媒體。這個模式不會嘗試解釋來源媒體的檔案結構，所以可以復制未知的檔案結構，但是由于它連沒用到的資料區也一同復制，所以復制的時間與媒體容量有關，而與實際儲存的資料量無關。

快速復制

快速分析來源媒體資料，復制媒體資料區域。

此複製模式可支援的檔案結構包含：Win 8, Win 7, Win Vista, Win 2000/98/95, MAC 10.X, Ubuntu, Fedora, Red Hat, FAT12/16/21/64, exFAT, NTFS, HFS, HPFS, EXT 1/2/3/4, XFS, GPT, LVM, UFS, HPA,UEFI.快速復制模式會嘗試解析來源媒體的檔案結構，而只複製有資料的區段，所以如果儲存的資料少於總?cè)萘繒r，可以加快複製的速度。

快速復制的結果，無論目的媒體的大小，其檔案結構呈現的容量會跟來源一樣。所以當然快速復制適合目的媒體資料量大于或等于來源媒體容量。

映像檔復制

透過完全、快速或容量轉換復制備份母盤檔案系統，又或者，以映像檔復制方式，指定個別文件名稱，還原建立的映像檔內容。

透過映像檔復制最大的不同，U3N-USB3.0拷貝機會偵測來源埠的媒體，偵測的同時，確認是否為正確的母盤檔案系統，并出現映像檔清單提示畫面，使用者可以在映像檔欄位中，選擇要還原的檔案，也就是指定文件名稱，按下OK按鈕，回到U3N-USB+NVME主畫面，這個時候，熒幕“右下方”會帶出使用者指定的文件名稱或編號，確認無誤后，就可以開始映像檔檔案備份了。

比對

---

針對完全、快速或映像檔復制功能結束的目的媒體，與來源媒體容量區域做資料比對的運作模式。

完全比對

針對復制結束的目的媒體，與來源媒體容量區做資料比對的運作模式。

完全比對實際運作時，以燈號作為成功或失敗的訊號指標，區隔的方式，比對成功顯示綠燈， 比對失敗顯示紅燈，作為使用者參考的依據。

快速比對

針對復制結束的目的媒體，與來源媒體的資料區做資料比對的運作模式。

快速比對實際運作時，以燈號作為成功或失敗的訊號指標，區隔的方式，比對成功顯示綠燈，比對失敗顯示紅燈，作為使用者參考的依據。

映像檔比對

將母盤檔案系統建立的映像檔，比對到NVMe埠。

檢查

---

掃描U3N-USB3.0拷貝機所有的通道，包括來源埠，此功能提供簡易功能，篩選出無法被正常讀取之媒體。

載入

---

制作映像檔

透過載入功能，將NVMe來源母碟建立映像檔。

U3N-USB+NVME以USB埠做為固定儲存映像檔的STORAGE CENTER，也就是母盤位置的“USB2”，使用載入功能建立映像檔之前，必須先準備一個已經格式化為NTFS或EXT4的外接式硬盤，U3N-USB+NVME放在來源埠的位置，也就是原先完全復制或快速復制來源媒體的位置。然后將欲建立映像檔的母碟放在目的埠端，接著，透過載入功能制作映像檔。

不支援NVMe做為 Storage Center

U3N-USB3.0拷貝機映像檔的預設檔名為imageFile.img，假設使用者不另行建置其他檔名，就可以直接以預設的檔名，開始制作映像檔。

制作映像檔支援自行命名文件名稱，使用者可以透過以映像檔復制方式，這個時候，我們假設使用的來源埠已經是一個正確的格式化的外接式硬盤，按下映像檔復制的同時，將出現“開啟檔案系統”提示訊息，「YES」表示將開啟母盤檔案系統，并且顯示母盤檔案系統已經建立的映像檔清單，由于我們要另行編制文件名稱，因此，必須選擇「NO」按鈕，表示要給預備載入的母碟，指定一個文件名稱。

輸入文件名稱的同時，輕觸文件名稱欄位即會出現虛擬鍵盤，使用者可以透過內建的小鍵盤進行檔名的輸入，輸入完整的文件名稱之后，按一次“OK”，表示輸入完畢，若要隱藏虛擬鍵盤，按一次鍵盤上「HIDE」，虛擬鍵盤將退出熒幕顯示。

U3N-USB3.0拷貝機對于建立的映像檔數量并沒有管制，通常取決于母盤的容量大小，因此，容量越大，建立的映像檔數量就越多。

還原映像檔

還原映像檔可以透過U3N-USB3.0拷貝機提供的完全、快速或容量轉換復制，還原到另一個新的NVMe或更大容量媒體，這是備份整個母盤檔案系統的方式。

有時候，只是需要還原其中的一個檔案，我們就必須以映像檔復制進行，同樣的，將母盤檔案系統放在指定的來源埠，也就是USB2，選定映像檔復制的同時，U3N-USB+NVME會出現開啟母盤檔案系統的提示畫面，這個時候，通過「YES」按鈕，先前逐一建立的映像檔清單就會出現在欄位中，指定還原的檔案后，按一次OK，表示確認，畫面退回到主功能，就可以開始指定的映像檔檔案還原工作。

容量轉換復制

容量轉換復制可以解決復制不同容量的來源媒體與目的媒體。因此，目的媒體剩余的容量可再繼續使用，不受限制。

容量轉換復制可以接受目的媒體比來源媒體小，但有效資料仍要放的下才行。由于容量轉換復制會重建整個檔案系統，如果目的與來源容量差異過大，導致無法重建檔案結構時，U3N-USB3.0拷貝機會回報失敗。

也因為重建檔案系統的關系，容量轉換復制的速度也較慢。如果目的媒體彼此間容量有差異時，容量轉換復制會以最小容量的目的媒體為依據，重建檔案系統。

特別的是容量轉換復制不支援繼續比對，因為整個檔案系統被重建，已經與原來不同，所以容量轉換復制會忽略這個設定。

進入設定模式

設定模式選項提供U3N-USB3.0拷貝機更進階的自訂參數，設定模式選項涵蓋復制、抹除、進階甚至于涉及網絡相關選項，當U3N-USB3.0拷貝機預設值無法滿足您的拷貝需求時，使用者可以透過手動方式，進行參數的開啟或關閉。

請注意，設定模式內幾個頁面的參數，一般都在預設值的狀態下，只要經過設定上的變動，不論參數經過開啟或關閉，退回到U3N-USB3.0拷貝機的主畫面之前，都必須按一次熒幕下方的確定或取消，才是退回去主功能的正常程序下操作。

確定

通常U3N-USB3.0拷貝機的預設值，就可以滿足使用者的拷貝需求，假設必須做更進階的參數設定，必須從主功能下方，也就是進入工具模式，進入更進階的參數設定，請記住，參數開啟或關閉后，都必須通過確定按鈕儲存，回到主畫面，設定的參數才會開始生效。

取消

通常U3N-USB3.0拷貝機的預設值，就可以滿足使用者的拷貝需求，假設必須做更進階的參數設定，必須從主功能下方，也就是進入工具模式，進入更進階的參數設定，請記住，參數開啟或關閉后，都必須通過取消按鈕儲存，回到主畫面，設定的參數才會開始生效。

重置預設值

U3N-USB3.0拷貝機的主功能，包括母盤位置、資料型式、子盤型式以及設定模式底下的所有參數，按一次重置預設值，還原至出廠預設值

抹除

---

將目的埠整個媒體資料清除。

通常主功能抹除的整體時間，會直接參考設定模式底下，關于抹除的進階相關設定，您可以透過Page18/第六章﹑設定模式說明/2.抹除頁面 ，進一步檢視相關抹除說明。

抹除程序 : 寫入0

將USB或NVMe目的埠整個媒體資料清除。

抹除寫入0，在完整抹除過程中，設定USB或NVMe目的碟資料區域填入固定的值，也就是00。

U3N-M.2抹除功能預設值采取寫入0。

抹除程序 : 寫入1

將USB或NVMe目的埠整個媒體資料清除。

抹除寫入1，在完整抹除過程中，設定USB或NVMe目的碟資料區域填入固定的值，也就是1。

抹除程序 : 寫入隨機數

將USB或NVMe目的埠整個媒體資料清除。

在完整抹除過程中，設定USB或NVMe目的碟資料區域填入隨機固定的值，也就是RANDOM。

抹除之后比對

依據在抹除程序選定的寫入程序，對目的碟寫入0或1或隨機數，資料抹寫之后，再繼續比對。

抹除之后檢查

依據在抹除程序選定的寫入程序，對目的碟寫入0或1或隨機數，資料抹寫之后，再繼續檢查。

重復次數

設定關于抹除的工作次數，包括抹除程序，以及抹除之后相關欄位的工作次數。使用者可以利用往上往下按鍵，增加或減少指定的次數。

進階頁面

---

系統時間

透過系統時間欄位，調整U3N-USB3.0拷貝機的日期和時間。

當U3N-USB3.0拷貝機開始指定的工作時，LOG訊息將透過系統時間直接存取，當需要調整日期及時間，您可以在該時間或日期欄位，以上下按鈕直接增減，或者以機器內建的熒幕小鍵盤直接輸入，調整回正確的日期或時間。

系統時間設定完畢，請按一次儲存按鍵存檔，再通過設定模式底下的確認按鈕，退回去主功能畫面。

復制到USB0

透過LOG機制，可以還原U3N-USB3.0拷貝機在任何時間點的工作狀況，這是LOG紀錄最大的優勢。

根據出廠預設值，U3N-USB3.0拷貝機并不會自動儲存LOG?；旧希灰P掉機器電源開關，產生的LOG訊息就會隨著消失。

假設使用者希望自動儲存每一筆產生的LOG訊息，U3N-USB3.0拷貝機在完成開機程序之后，透過主功能的進入工具模式按鈕，點選進階模式視窗，將底下的“復制到USB0”的(þ)儲存方框勾選，通過確定按鈕，確定儲存，完成之后，可以詳細記錄使用者的每一次操作行為，直到使用者將LOG訊息DUMP出來。

在預備將LOG訊息匯出的前置作業，您必須準備一個FAT32檔案格式的隨身碟，執行一次“復制到USB0”，逐筆已經紀錄的LOG將出現在視窗內，您可以全選或指定個別的LOG，確定之后，按一次DUMP按鈕，將匯入到USB2.0埠的裝置媒體。

更新

---

更新U3N-USB3.0拷貝機韌體版本。更新的方法，利用USB隨身碟將可以達到更新韌體的目的。

U3N-USB3.0拷貝機會偵測USB 2.0端口的媒體，是否含有更新的程序映像檔。您可以跟您的在地經銷商，取得更新的檔案，然后復制在任何一個FAT32檔案格式的媒體根目錄中，然后將其安裝在這個位置。U3N-USB3.0拷貝機一旦發現該檔案，就會尋求您的確認，然后進行更新韌體的動作。

校準熒幕

---

U3N-USB3.0拷貝機為觸控界面機器，當多次觸控不靈敏時，可以嘗試透過熒幕校正，回復觸控精準度。

校正過程中，在熒幕四周，按照順時鐘方向由右向左，最后正中央以指腹各點一下之后，機器自動重新開機一次，并且回到主功能畫面，如此，就完成觸控熒幕校正。

更換語言

---

U3N-USB3.0拷貝機支援繁體中文、簡體中文、ENGLISH語言可供選擇。

確定切換操作界面語言，您必須從主功能的工具模式進入，出現進階模式視窗后，在語言欄位直接選定預備切換的LANGUAGE，通過確定按鈕，機器會再次與您確認，并且以重開機的形式，完成更換語言。

必須注意的是，當切換語言完成重開機之后，U3N-USB3.0拷貝機所有的預設值將恢復至出場預設值。

靜音

---

開啟或停用觸控提示音效。

觸控提示音效出廠預設值是開啟的，關閉觸控音效請直接將靜音選項方框(þ)勾選，通過確定按鈕儲存，觸控提示音效狀態就呈現靜音模式。

工作音樂

---

開啟或停用背景工作音樂。

工作音樂出廠預設值是關閉的，開啟請直接將工作音樂方框(þ)勾選，通過確定按鈕儲存，啟動工作音樂。當選定的工作開始執行時，工作音樂會隨著在背景循環播放，直到工作結束或失敗，工作音樂才會停止。

網絡頁面

---

網絡功能主要是可以透過U3N-USB+NVME將母碟接在指定的來源埠位置，就緒之后，與MAXI連線，就可以開始上傳資料或檔案，建立映像檔。

網絡頁面設定非常簡單，首先您的網絡管理員必須協助啟用這項服務，相關設定就緒之后，在網絡頁面中，您會看到預設的『本機名稱』為“U3NNVM-1”，使用者也可以根據使用情況，自行命名。

您必須移動手指到該欄位，輕觸之后，U3N-USB+NVME 復制機內建的虛擬鍵盤就會被呼叫出來，點一次虛擬鍵盤右下角的HIDE，則隱藏該虛擬鍵盤，最后，將允許主機監控þ勾選，就完成機器端設定。

規格表

---

型號	U3N
I/O 端口	M.2 NVMe	4
	USB 3.0	4
	USB 2.0	4
語言	繁體中文﹑簡體中文﹑英語
重量(KGS)	凈重	1
	毛重	1.9
體積(長x寬x高) 單位 : 公分	裸機:25X18.8 X 4.1 包裝:27.5X21X10.5
輸入	觸控
顯示	4.3吋TFT 觸控顯示屏
電源	100V-240V 60W
工作環境	Operation Temperature 41℉~122℉ Operation Humidity 15%~90%
